ORBITROL OSPC 160 ON WAŁEK 165 4 NYPLE NYPEL
[7110]

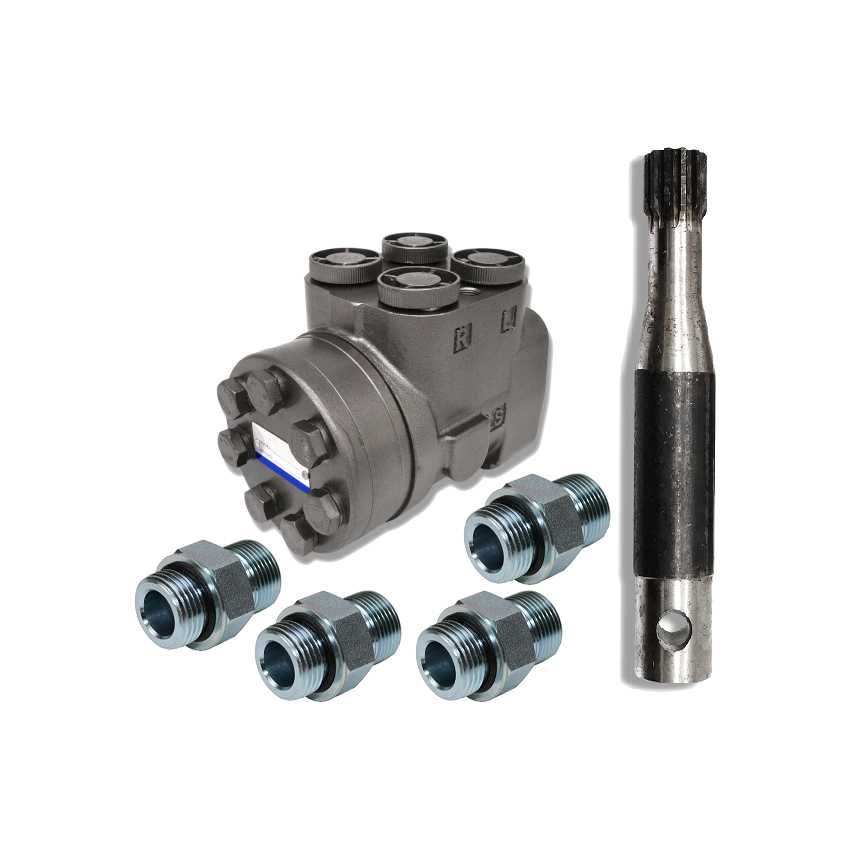

Zestaw w którego skład wchodzi:
Wzmacniany Orbitrol OSPC 160 ON [0218]
WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 165mm [1346]
4x Przyłącze Hydrauliczne Proste Nypel M1/2" M18 [1387]
USZCZELKI ED, KTÓRE W PEŁNI USZCZELNIAJĄ UKŁAD. NYPLE NIE WYMAGAJĄ ZASTOSOWANIA DODATKOWYCH USZCZELEK.

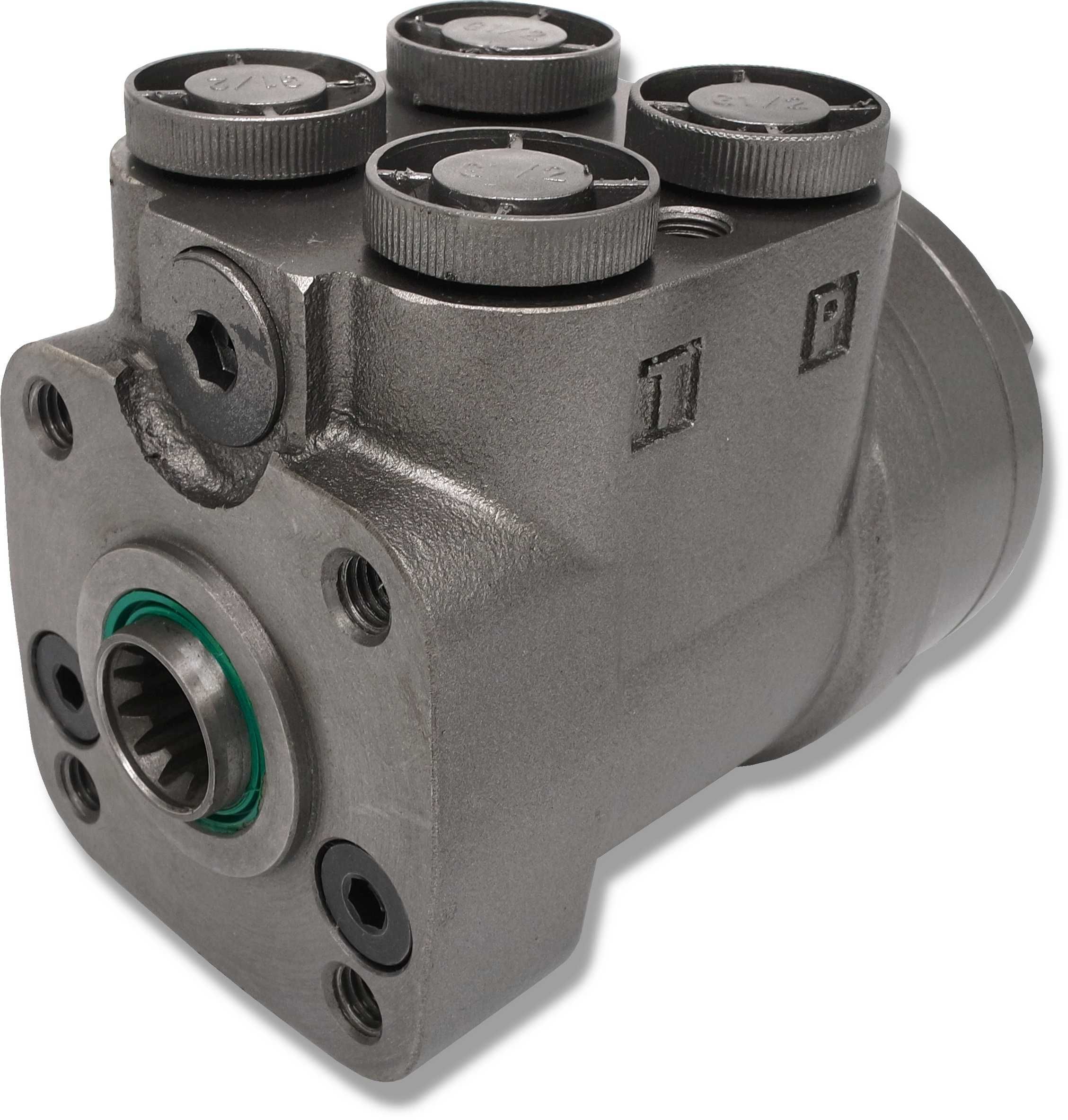

ORBITROL OSPC 160 ON
[0218]
Zastosowanie:
Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Orbitrol OSPC 160 ON ma za zadanie sterowanie hydraulicznym układem kierowniczym w ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.
Zastosowanie w ciągnikach:
URSUS: C-385 , C-385A , 902 , 912 , 914, 1202 , 1204 , 1212 ; 1214
ZETOR: 8011, 8111, 8045, 8145
NEW HOLLAND TD: 50*********** 60D , 70D , 80D , 90D , 95D
CASE IH: JX 55, 60************* 80, 85, 90, 95
Dane techniczne:
Orbitrol 160 ON (OPEN NORMALLY) – w momencie gdy kierownica nie zmienia położenia, olej porusza się w układzie i przepływa przez orbitrol, powrót i spływa do zbiornika nie powodując nadmiernego obciążenia pompy.
Przyłącza: P , T , A , B gwinty wewnętrzne [BSP]: 1/2"
Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm
Ustawienie zaworów: przelewowy 160bar , szokowe 240bar
Objętość geometryczna: 160cm3/obr.
Zalecany przepływ oleju w układzie: od 12 do 18L/min.
Materiał: żeliwo
WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 165mm
[1346]
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.
Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).
Dane techniczne:
Ilość frezów na końcówce wałka: 12
Szerokość końcówki frezowanej: 20mm
Długość całkowita wałka: 165mm
Szerokość końcówki gładkiej: 25mm
Długość końcówki gładkiej: 28mm

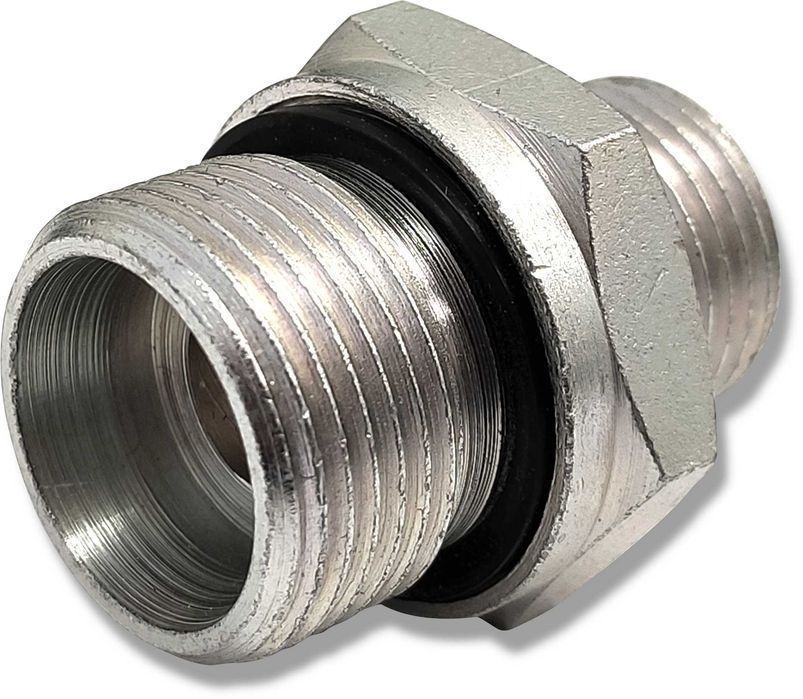

PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL M1/2" M18
[1387]
Zastosowanie:
Przyłącze hydrauliczne doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Przyłącze jest przystosowane do wkręcenia w korpus min: pompy, rozdzielacza itp. Służy do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.
PO STRONIE PRZYŁĄCZENIOWEJ ZNAJDUJE SIĘ USZCZELKA ED, KTÓRA W PEŁNI USZCZELNIA UKŁAD.
NYPLE NIE WYMAGAJĄ ZASTOSOWANIA DODATKOWYCH USZCZELEK.
Druga strona odpowiada za przyłączenie przewodu hydraulicznego czy kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo-uszczelniającym. Zapewnia to pełne uszczelnienie układu.
Przyłącze przystosowane jest do wkręcenia w korpus. Nie należy nim łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Długość całkowita H: 34,5mm
Średnica nominalna przelotu: 10mm
Gwint M1 od strony korpusu: zewnętrzny calowy 1/2"
Gwint M2 od strony przewodu: zewnętrzny metryczny 18x1.5
Wersja przyłącza: lekka
Ciśnienie nominalne: 180bar
Ciśnienie maksymalne: 230bar
Typ cieczy: olej hydrauliczny
Materiał:
stal spawalna, galwanizowana odporna na korozję
Zalety naszych orbitroli:
Praca bez szarpania kierownicą, płynne oraz lekkie kierowanie przy bardzo obciążonej osi, dzięki wzmacnianej, precyzyjnej konstrukcji nie powodującej przecieków.
Każdy orbitrol posiada opisane przyłącza: P, T, A, B, co zapewnia prawidłowe podłączenie do układu
Umożliwia sterowanie pojazdem nawet w trakcie awarii, przy holowaniu pojazdu.
