Opis
Kompletny kontroler DScncONV21 v1 cnconv frezarka ploter plasma laser wiertarka planer cnc
OPIS

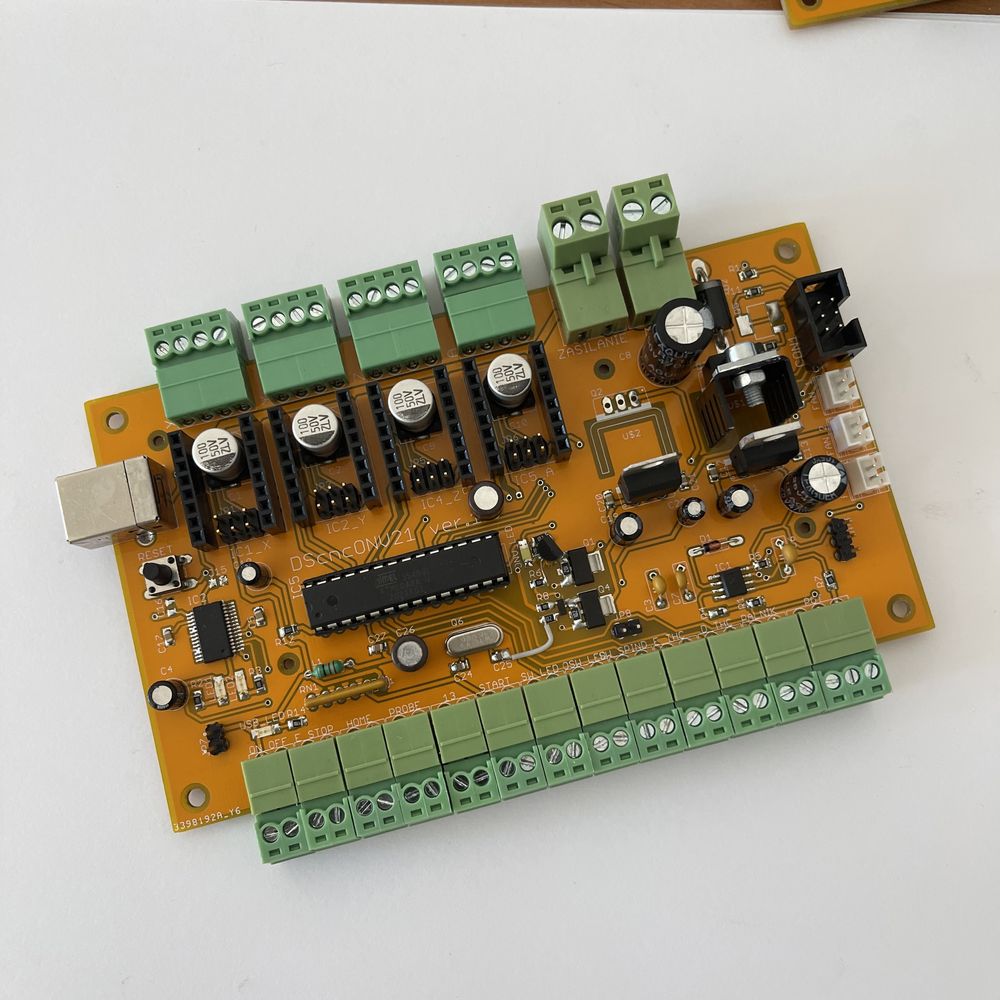

Kontroler DScncONV21 v1 kompletny zawiera:
1. moduł sterowania na układzie wyposażonym w 4 wejścia na silniki krokowe typu stepstick dowolnej mocy ala Arduino lub podobny układ Step/Dir
2. wbudowany modul zasilania wrzeciona od 75W do 800W z regulacja obrotów, przyciskiem start stop oraz on off wrzeciona
3. Wbudowany modul zasilania oświetlenia led 12v
4. Oświetlenie led wrzeciona z możliwością montażu przycisku on off
5. Moduł panelu serwisowego z sygnalizacja led
6. Moduł zasilania całego układu jednym zasilaczem 12v od 100-1100W w zależności od użytego wrzeciona i sterowników silnikow krokowych
7. Złącze USB typu B do komunikacji PC
8. Przycisk reset
9. Złącze On off kontrolera dla przycisku lub zworką dla działania ciągłego
10. Obsługa 4 silnikow osi XYZA lub XYYZ lub standard XYZ
- Stara wersja kontrolera była wykonana na LPT
Nowa jest z komunikacją po USB-B
- stara wersja do obsługi wymagała zewnetrznego, gotowego, wyposażonego w odpowiednie komponenty kontroler do sterowania maszyną, port LPT umożliwiał tylko uruchomienie oprogramowanie cnconv
Nowa wersja nie wymaga kontrolera, jest wyposażona w obsługę driverów na bazie stepstick oraz obsługuje wrzeciono do 800W, nie wymaga dodatkowych urządzeń sterujących i jest dedykowany do urządzeń typu mini frezarki cnc z obsługą silnikow krokowych do 2,5A prądu stałego każdy oraz maksymalną mocą wrzeciona 800W
Idealna alternatywa dla użytkowników mini cnc typ 3018, 3040, 4060 na których podstawie został zbudowany układ elektroniki
Masz problemy z obsługą Mach3 przejdź na CNCONV
Plik z programem do pobrania z poniższej strony:
Prosimy pobrać cnconv v15.6.4
PROGRAM NIE OBSŁUGUJE G-KODÓW !!!
Główne parametry CNConv: - obsługa 3 osi + silnik głowicy kującej
- obsługa 3 osi + double silnik na oś Y - generowane sygnały Step/Dir w standardzie TTL - generowane sygnałów Step/Dir dla silnika głowicy kującej - częstotliwość generowanego sygnału do 100kHz - akceptowane typy plików – HPGL (plt); Excellon; BITMAPY (bmp, jpg) - rytowanie, kucie, grawerowanie w kamieniu, szkle i innych. - wejścia krańcówek bazowych, czujnika długości narzędzia przycisku Stop i Start, oświetlenie led 12V, regulator obrotów wrzeciona, obsługa wrzeciona od 75W do 800W bez dodatkowych przekaźników (wbudowane), włącznik/wyłącznik kontrolera, wrzeciona, oświetlenia

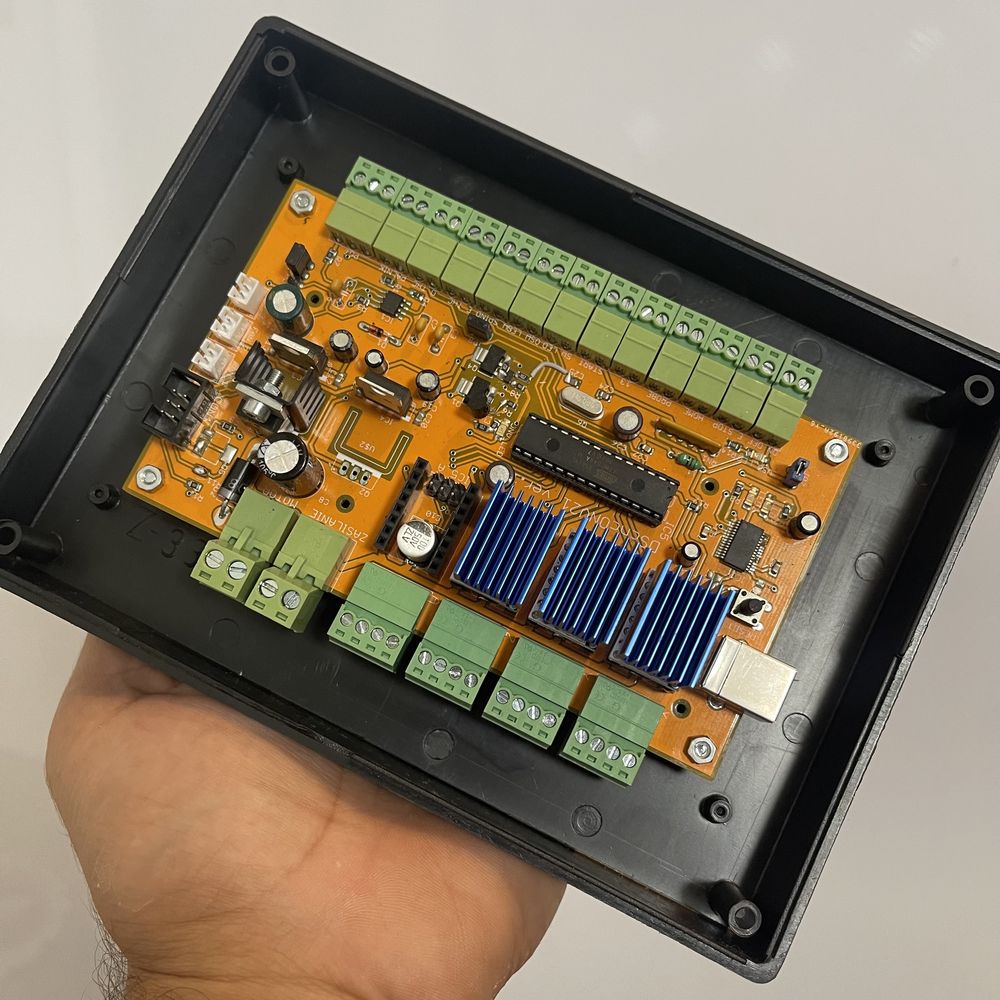

- drivery arduino 2,5A x 3 (Max 4 szt) chłodzone radiator + wentylatory - wyjście załączające wrzeciono, sygnał enable dla silników - solidna kompaktowa obudowa roz. 140 x 80 x 30 mm - rozdzielczość sprzętowa 0.05
- w pełni funkcjonalne darmowe oprogramowanie
Zakup zawiera:

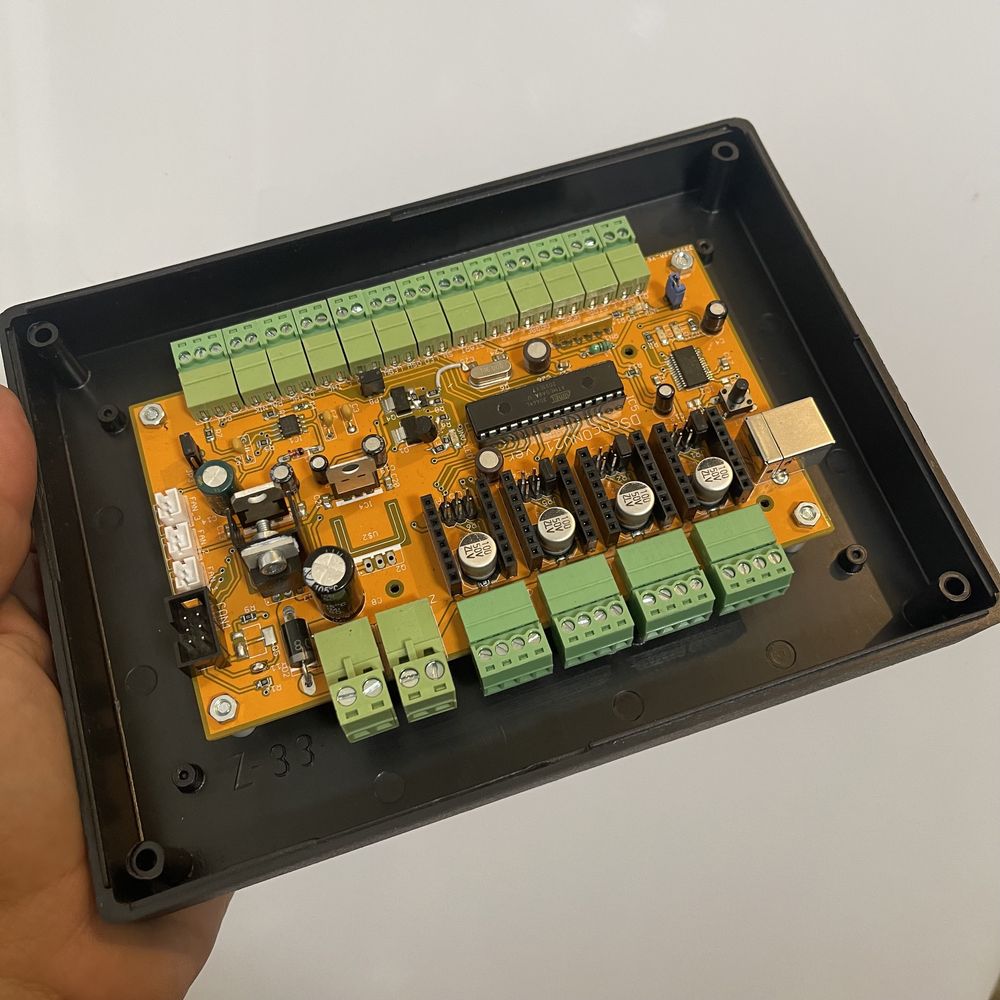

1. Układ kontrolera w obudowie otwartej z plexy z chłodzeniem Lub układ kontrolera w uniwersalnej obudowie zamkniętej do indywidualnego rozmieszczenia przewodów/ połaczeń
2. Oprogramowanie oraz instrukcje obsługi, instrukcje komunikacji peryferiów urządzenia, przygotowane darmowe projekty, szkolenia wysyłane na mail po otrzymaniu kontrolera.
3. Zestaw zworek do ustawienia układu
Do uruchomienia niezbędne

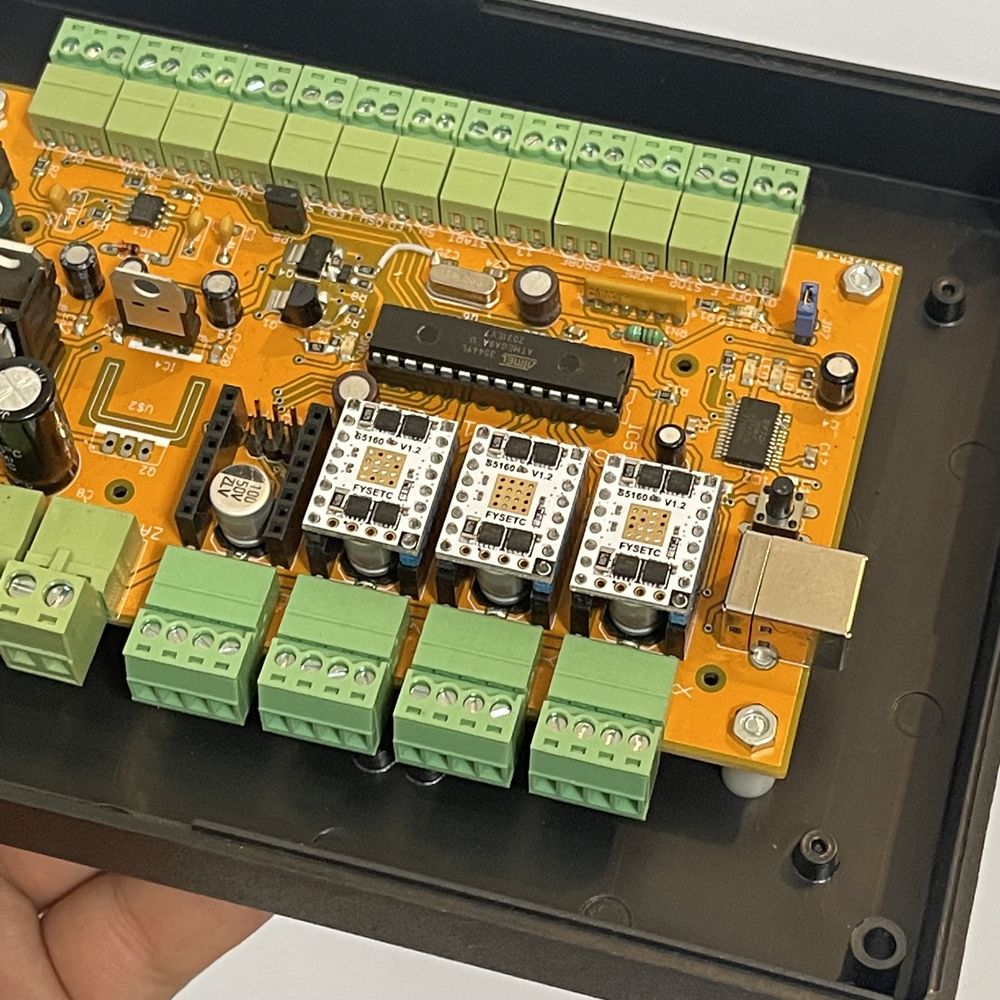

1. Drivery stepstick (wysyłamy linki do zakupu odpowiednich dla określonej mocy silników krokowych)
2. Kabel USB-B (jak do drukarki)
3. Zasilacz adekwatny mocą do obsługi driverów W przypadku korzystania z wbudowanego w układ kontrolera modułu wrzeciona zasilacz obsługujący mocą drivery + wrzeciono
Przykład zasilacza dla driver 2A x3 szt + wrzeciono 500W wymagany zasilacz 12V 720W
Dodatkowo:
1. Włączniki 4 szt do kontroli układu kontrolera, wrzeciona, oświetlenia, zasilacza
2. Potencjometr obrotów wrzeciona 10 Ohm
3. Czujnik wysokości narzędzia SONDA (sprawdź nasze produkty)
4. Oświetlenie wrzeciona (sprawdź nasze produkty)
5. Panel serwisowy (sprawdź nasze produkty)
OPIS
Kontroler DScncONV21 v1 kompletny zawiera:
1. moduł sterowania na układzie wyposażonym w 4 wejścia na silniki krokowe typu stepstick dowolnej mocy ala Arduino lub podobny układ Step/Dir
2. wbudowany modul zasilania wrzeciona od 75W do 800W z regulacja obrotów, przyciskiem start stop oraz on off wrzeciona
3. Wbudowany modul zasilania oświetlenia led 12v
4. Oświetlenie led wrzeciona z możliwością montażu przycisku on off
5. Moduł panelu serwisowego z sygnalizacja led
6. Moduł zasilania całego układu jednym zasilaczem 12v od 100-1100W w zależności od użytego wrzeciona i sterowników silnikow krokowych
7. Złącze USB typu B do komunikacji PC
8. Przycisk reset
9. Złącze On off kontrolera dla przycisku lub zworką dla działania ciągłego
10. Obsługa 4 silnikow osi XYZA lub XYYZ lub standard XYZ
- Stara wersja kontrolera była wykonana na LPT
Nowa jest z komunikacją po USB-B
- stara wersja do obsługi wymagała zewnetrznego, gotowego, wyposażonego w odpowiednie komponenty kontroler do sterowania maszyną, port LPT umożliwiał tylko uruchomienie oprogramowanie cnconv
Nowa wersja nie wymaga kontrolera, jest wyposażona w obsługę driverów na bazie stepstick oraz obsługuje wrzeciono do 800W, nie wymaga dodatkowych urządzeń sterujących i jest dedykowany do urządzeń typu mini frezarki cnc z obsługą silnikow krokowych do 2,5A prądu stałego każdy oraz maksymalną mocą wrzeciona 800W
Idealna alternatywa dla użytkowników mini cnc typ 3018, 3040, 4060 na których podstawie został zbudowany układ elektroniki
Masz problemy z obsługą Mach3 przejdź na CNCONV
Plik z programem do pobrania z poniższej strony:
Prosimy pobrać cnconv v15.6.4
PROGRAM NIE OBSŁUGUJE G-KODÓW !!!
Główne parametry CNConv: - obsługa 3 osi + silnik głowicy kującej
- obsługa 3 osi + double silnik na oś Y - generowane sygnały Step/Dir w standardzie TTL - generowane sygnałów Step/Dir dla silnika głowicy kującej - częstotliwość generowanego sygnału do 100kHz - akceptowane typy plików – HPGL (plt); Excellon; BITMAPY (bmp, jpg) - rytowanie, kucie, grawerowanie w kamieniu, szkle i innych. - wejścia krańcówek bazowych, czujnika długości narzędzia przycisku Stop i Start, oświetlenie led 12V, regulator obrotów wrzeciona, obsługa wrzeciona od 75W do 800W bez dodatkowych przekaźników (wbudowane), włącznik/wyłącznik kontrolera, wrzeciona, oświetlenia
- drivery arduino 2,5A x 3 (Max 4 szt) chłodzone radiator + wentylatory - wyjście załączające wrzeciono, sygnał enable dla silników - solidna kompaktowa obudowa roz. 140 x 80 x 30 mm - rozdzielczość sprzętowa 0.05
- w pełni funkcjonalne darmowe oprogramowanie
Zakup zawiera:
1. Układ kontrolera w obudowie otwartej z plexy z chłodzeniem Lub układ kontrolera w uniwersalnej obudowie zamkniętej do indywidualnego rozmieszczenia przewodów/ połaczeń
2. Oprogramowanie oraz instrukcje obsługi, instrukcje komunikacji peryferiów urządzenia, przygotowane darmowe projekty, szkolenia wysyłane na mail po otrzymaniu kontrolera.
3. Zestaw zworek do ustawienia układu
Do uruchomienia niezbędne
1. Drivery stepstick (wysyłamy linki do zakupu odpowiednich dla określonej mocy silników krokowych)
2. Kabel USB-B (jak do drukarki)
3. Zasilacz adekwatny mocą do obsługi driverów W przypadku korzystania z wbudowanego w układ kontrolera modułu wrzeciona zasilacz obsługujący mocą drivery + wrzeciono
Przykład zasilacza dla driver 2A x3 szt + wrzeciono 500W wymagany zasilacz 12V 720W
Dodatkowo:
1. Włączniki 4 szt do kontroli układu kontrolera, wrzeciona, oświetlenia, zasilacza
2. Potencjometr obrotów wrzeciona 10 Ohm
3. Czujnik wysokości narzędzia SONDA (sprawdź nasze produkty)
4. Oświetlenie wrzeciona (sprawdź nasze produkty)
5. Panel serwisowy (sprawdź nasze produkty)
ID: 758545935
xxx xxx xxx
Dodane 01 maja 2024
Płyta główna sterowania CNCONV DScncONV21 v1.0
Tylko przedmiot
389 zł
