Zestaw hydrauliczny 3-sekcyjny 80L/min do TURA
KOD SKRAW MET: [8509]
Producent: SM-G (SKRAW MET GROUP)

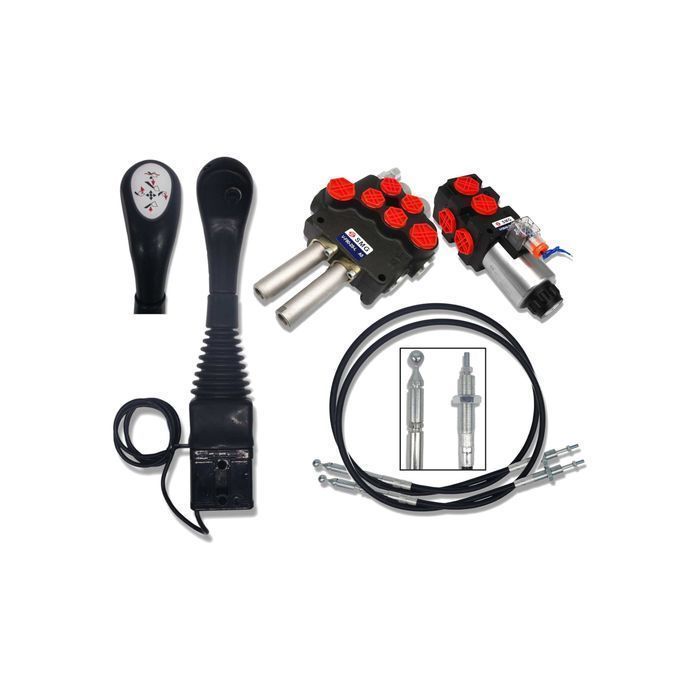

Skład zestawu:
joystick na kulki z 1 przyciskiem [2814]
2x linka o długości 1,5m [0202]
rozdzielacz hydrauliczny na linki 2 sekcyjny 80L/min [1603]
elektrozawór — dzielnik 6/2 12V 90L/min [1962]
Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy) oraz jedną dodatkową po wciśnięciu przycisku.

Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

ROZDZIELACZ 80L + DZIELNIK JOY 1P 3 SEKCJE DO TURA

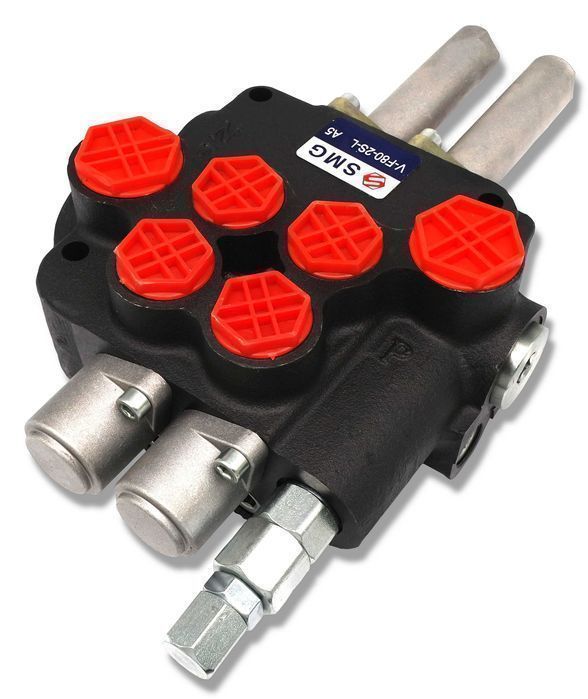

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 80L NA LINKI
Producent: SM-G (SKRAW MET GROUP)
Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie z kabiny za pomocą linek i joysticka.

Zastosowanie:
Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:
Cyklopy
Tury
Ładowacze
Pługi
Wózki widłowe i wiele innych
Suwak trzypozycyjny (1 - 0 - 2)
na sprężynie sama wraca do pionu
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

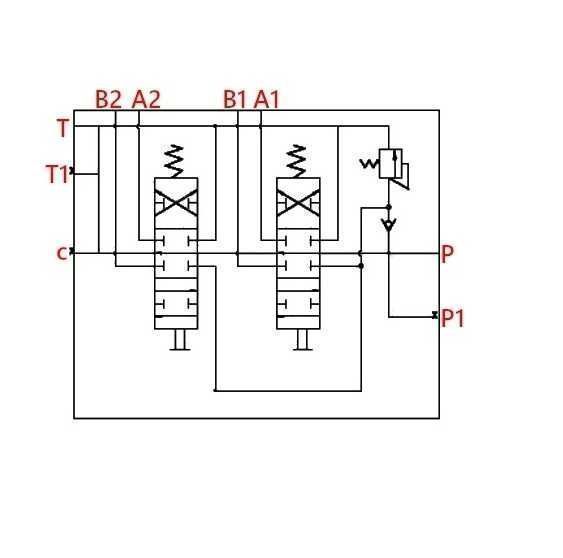

Podłączenie:
Zasilanie (P) BSP 3/4''
Powrót  (T) BSP 3/4''
Wyjście na sekcje BSP 1/2''
Podłączenie BSP 3/4"

Specyfikacja techniczna:
Przepływ oleju:  0 - 80 l/min
Maksymalne ciśnienie robocze: 250 bar
Dopuszczalna temperatura otoczenia: -40 do +60
Dopuszczalna temperatura oleju: -15 do +80
Wyposażony w zawór bezpieczeństwa.
___
Elektrozawór 6/2 12v 90 l/min z wtyczką
Producent: SM-G (SKRAW MET GROUP)

Elektrozawór ten jest idealnym rozwiązaniem gdy w wykorzystywanym rozdzielaczu hydraulicznym (w celu sterowania siłownikiem) zabraknie nam dodatkowej sekcji do sterowania kolejnym siłownikiem.

Stosowany przy sterowaniu hydraulicznym, najczęściej przy rozdzielaczu 2-sekcyjnym, jako 3-sekcja np. chwytak, krokodyl itp.,

Do jednego bloku można łączyć szeregowo za pomocą kołnierzy maksymalnie 3 zawory.

Elektrozawór wysokiej jakości, charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Zastosowanie:
Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

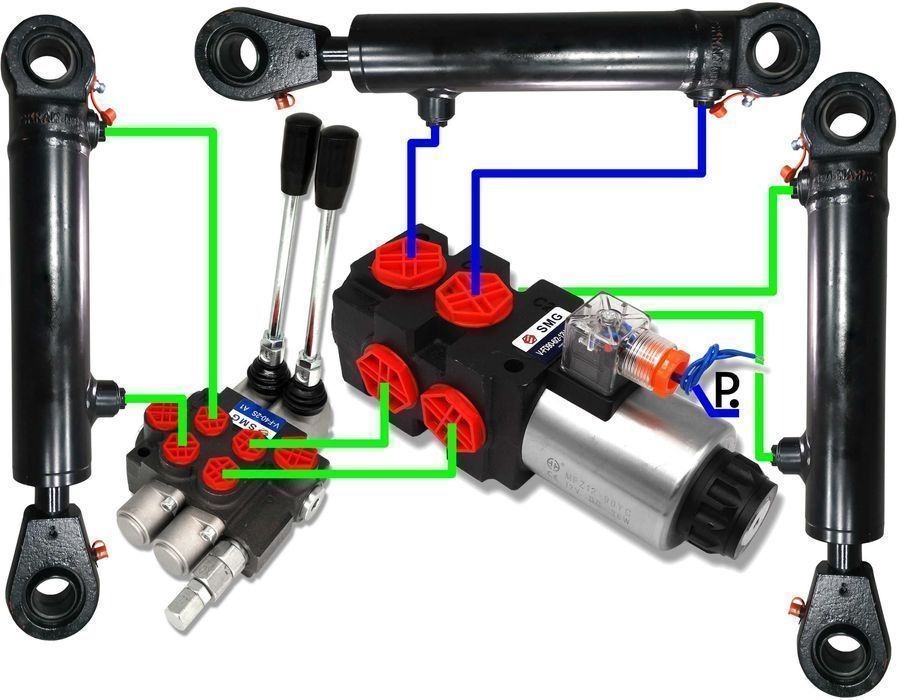

Przykładowe zastosowanie elektrozaworu: dwa siłowniki hydrauliczne dwustronnego działania sterowane za pomocą jednej sekcji w rozdzielaczu.
Dzięki niemu (za pomocą impulsu elektrycznego spowodowanego przyciskiem), mamy możliwość sterowania dwoma niezależnymi siłownikami dwustronnego działania.

Przycisk ten przeważnie znajduje się na elemencie sterującym tj. dźwignia lub joystick.

Należy wziąć pod uwagę fakt, iż nie daje on możliwości sterowania dwoma siłownikami jednocześnie.

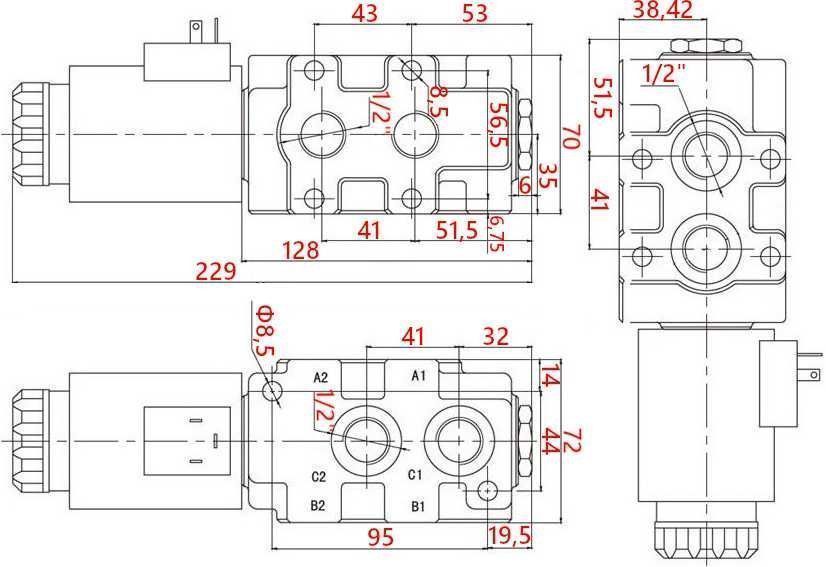

Dane techniczne:
Gwinty (BSP): 3/4"
Maksymalny przepływ oleju: 90 l/min
Napięcie: 12 V
Maksymalne ciśnienie robocze: 315 bar
Dopuszczalna temperatura otoczenia: -40 do +60
Dopuszczalna temperatura oleju: -15 do +80

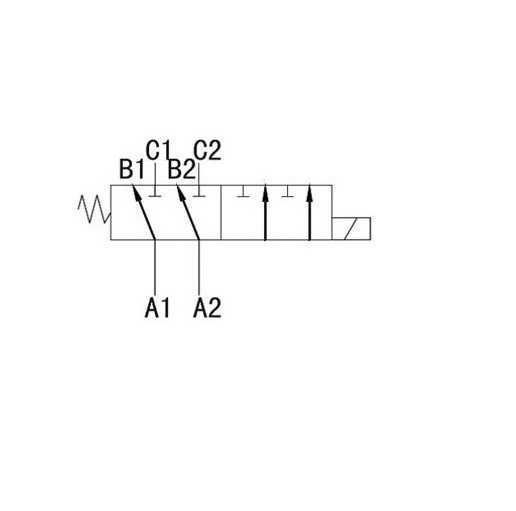

PODŁĄCZENIE:
A1 - A2 ZASILANIE / POWRÓT (niezależnie czy A1 lub A2 będzie powrotem czy zasilaniem)
B1 - B2 - C1 - C2 WYJŚCIA NA ODBIORNIKI (np. SIŁOWNIKI)
___

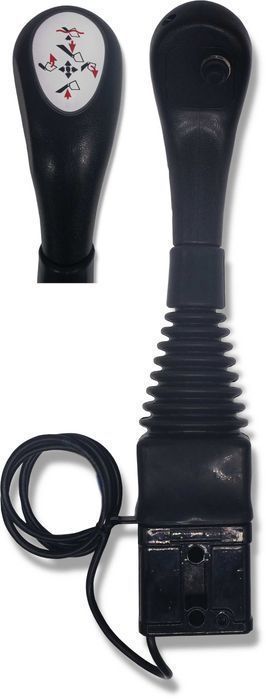

JOYSTICK Z 1 PRZYCISKIEM
Przystosowany do mechanicznego sterowania podnoszeniem ramy, pochyłością łychy i chwytakiem bel bądź krokodylem.

Solidny joystick umożliwiający mechaniczne sterowanie trzykierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy dwóch linek i jednego przycisku.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:
Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:
URSUS
ZETOR
MF i pochodnych.
Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.
Specyfikacja techniczna:
Temperatura pracy: od -30°C / do +80°C

Otwór na kabel Φ14 mm
Dźwignia blokady
Kołek samozabezpieczający M8 do mocowania kabla
Materiał:
ergonomiczny, hartowany uchwyt z tworzywa sztucznego
Podstawa ze stopu aluminium
Joystick posiada mechanizm bezpieczeństwa (2) umożliwiający blokadę ruchów główki joysticka, w celu zapobiegnięcia przypadkowego uruchomienia:

Zablokowana główka joysticka

Odblokowana główka joysticka

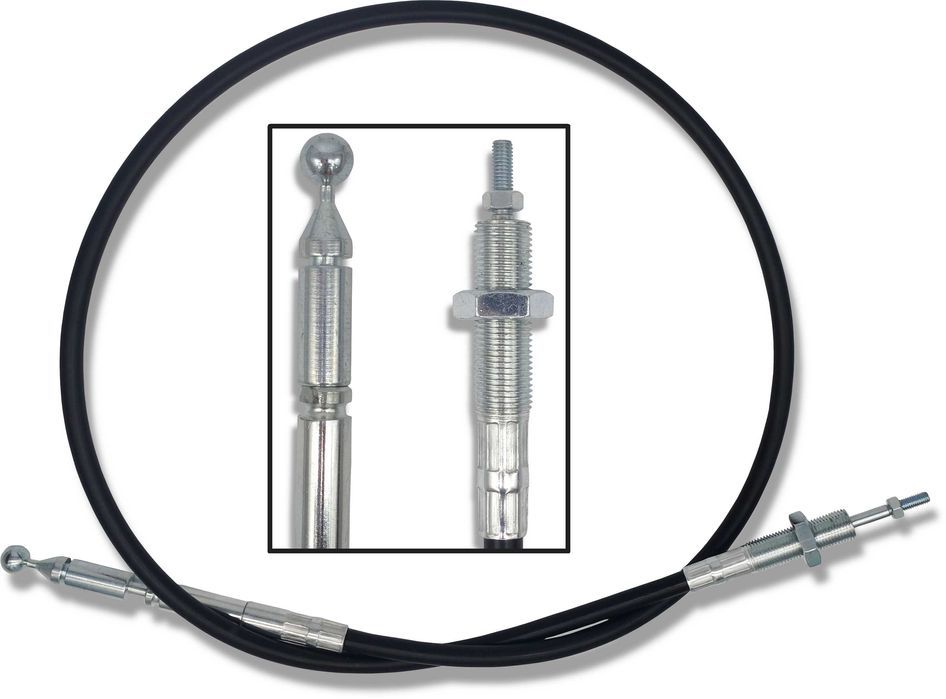

Linka do sterowania rozdzielaczem na kulkę 1,5m
Produkt POLSKI
SUPERWYTRZYMAŁA

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Końcówki:
Końcówka linki od strony joysticka zakończona kulką o średnicy 14mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
