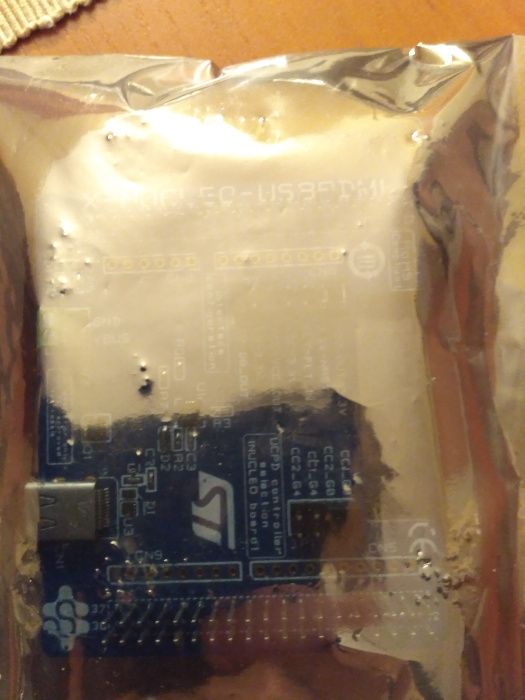

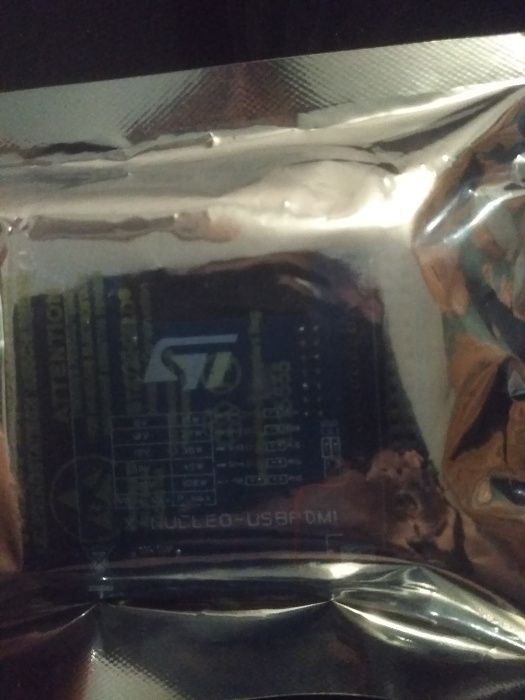

X-NUCLEO-USBPDM1 to płytka rozszerzeń przeznaczona do aplikacji wykorzystujących USB Typ C. Wyposażona została w złącze USB Type-C oraz układ TCPP01-M12 stanowiący ochronę USB ESD. Zestaw posiada wbudowany układ LDO 3,3 V, dzięki któremu płytka STM32 Nucleo może być zasilana bezpośrednio ze złącza USB. Moduł jest kompletnym rozwiązaniem pozwalającym na realizację aplikacji w oparciu o USB Typ C.

X-NUCLEO-USBPDM1 może współpracować z zestawami STM32 Nucleo. Płytka jest kompatybilna ze złączami STM32 Nucleo oraz Arduino UNO R3.

Właściwości:

Złącze USB Typ C
Zabezpieczenie przeciwprzepięciowe 6 V (OVP) na liniach CC przed zwarciem do VBUS
Regulowane zabezpieczenie przeciwprzepięciowe do 22 V (OVP) na linii VBUS przed awarią ładowarki
Ochrona przeciwprzepięciowa i ochrona ESD na poziomie systemu w VBUS
Filtr w trybie wspólnym i ochrona przed wyładowaniami elektrostatycznymi w szybkich liniach danych USB 2.0
Zabezpieczenie ESD na poziomie systemu na liniach CC zgodnie z normą IEC61000-4-2 poziom 4 (rozładowanie stykowe ±8 kV)
Tryb niskiego zużycia energii do pracy bateryjnej pozwala na zerowy pobór prądu bez podłączonego kabla
Zintegrowane zarządzanie rozładowanymi akumulatorami dla całkowicie rozładowanych urządzeń akumulatorowych
Zabezpieczenie przed przegrzaniem (OTP)
Zgodny z najnowszymi standardami zasilania USB Type-C i USB
Zgodny z programowalnym zasilaczem (PPS)
Kompatybilny z płytkami STM32 Nucleo
Kompatybilny ze złączami Arduino UNO R3
Bezpłatna kompleksowa biblioteka oprogramowania układowego i przykładowa implementacja dostępna dla NUCLEO-G071RB oraz NUCLEO-G474RE
