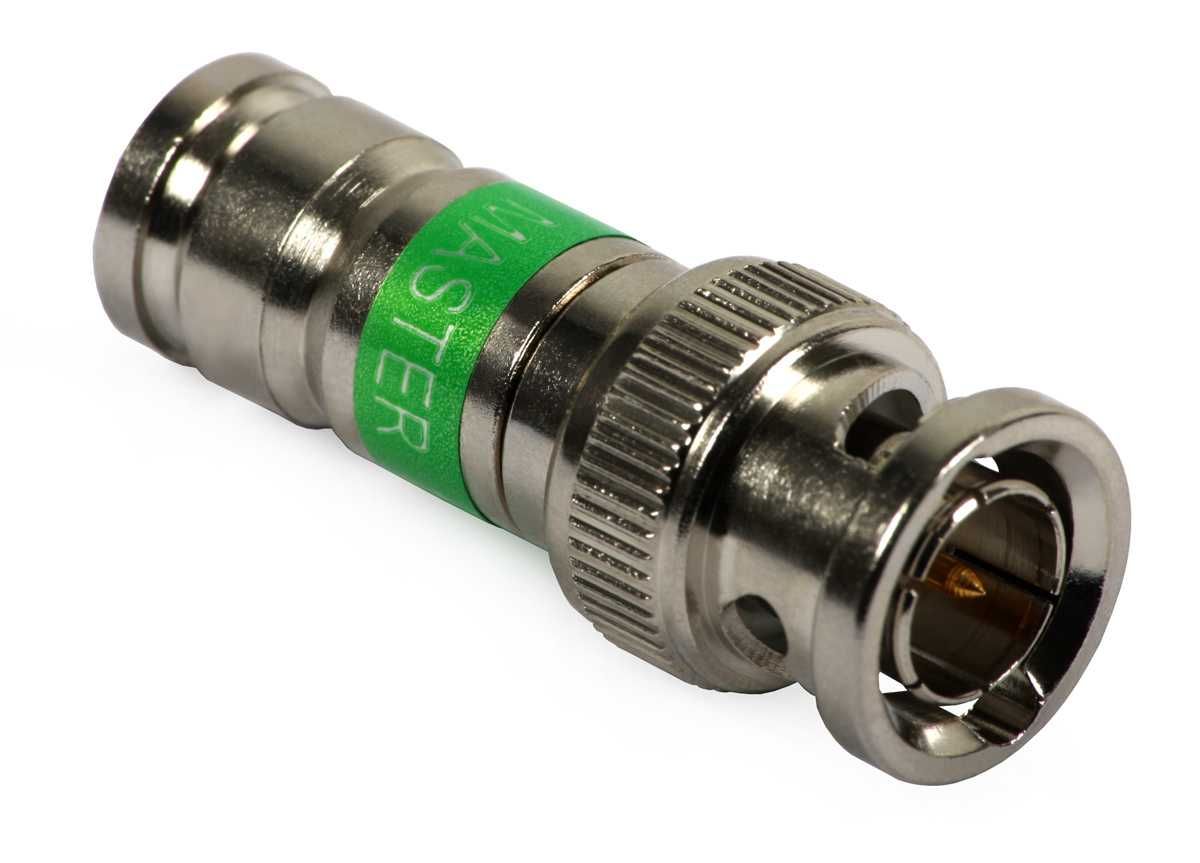

Złącze kompresyjne BNC 113 MASTER na przewód Triset-113 Kod.: E8277

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC przeznaczone jest do kabli TRISET.
• Typ złącza: BNC kompresyjne
• Impedancja: 75 Ω
• Materiał: mosiądz niklowany
• Sposób montażu: kompresja wzdłużna
• Szerokie pasmo pracy
• Bardzo małe tłumienie w całym paśmie pracy
• Wymiarowo dopasowane jest do rodziny przewodów TRISET-113

Opis szczegółowy

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC E8277 przeznaczone jest do kabli TRISET-113. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 113 MASTER E8277 przeznaczone jest na kable:
TRISET PROFI
TRISET-113
TRISET-113 PE
TRISET-113 HF

Cechy wyróżniające:

szerokie pasmo pracy
możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych)
bardzo małe tłumienie w całym paśmie pracy
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu
wymiarowo dopasowane jest do rodziny przewodów TRISET-113
długość przed kompresją: 36,99 mm
długość po kompresji: 32,55 mm

Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075 - dostępne w innym ogłoszeniu

Do ściągnięcia izolacji z przewodu TRISET-113 najlepiej jest użyć ściągacza E8010 - dostępne w innym ogłoszeniu

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
przygotować przewód odkrywając żyłę centralną na długości 6,5 +/-1,4 mm i dielektryk z oplotem na długości 7,5 mm,
oplot należy wywinąć na oponę zewnętrzną,
tak przygotowany przewód wsunąć do złącza,
zacisnąć zaciskarką.

Profesjonalny wtyk kompresyjny BNC E8277 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Podana cena za 1 szt
Dostępna większa ilość produktu
